Збираєте електрощиток для квартири або будинку, і електрик каже: “На освітлення треба автомати по 10А”. Або ремонтуєте проводку і не знаєте який автомат поставити на люстру. Здається просто — купив якийсь автомат і все. Але потім виявляється, що їх десятки різновидів, і “якийсь” може не підійти або навіть бути небезпечним.
Якщо коротко: автомат на 10А — це однополюсний автоматичний вимикач, який захищає електричну лінію з максимальним струмом до 10 ампер. Він підходить для освітлення, розеток невеликої побутової техніки і кіл з кабелем 1,5 мм². Наприклад, автомат Hager MCN110 на 10А — класичний варіант для квартирної проводки, надійний німецький виробник, компактний (займає 1 модуль у щитку) і служить десятиліттями.
Але давайте розберемося детальніше: чому саме 10А, для яких приладів він підходить, і як не помилитися при виборі.
Що таке автомат на 10А і для чого він потрібен
Автоматичний вимикач (скорочено “автомат”) — це захисний пристрій, який відключає електрику при перевантаженні або короткому замиканні. Цифра “10А” означає номінальний струм — максимум, який може постійно протікати через автомат без відключення.
Чому це важливо? Уявіть: ви підключили до лінії освітлення надто багато світильників. Провід розрахований на 10А, а через нього йде 15А. Провід нагрівається, ізоляція плавиться, може статися пожежа. Автомат саме від цього й захищає — він “відчуває” перевантаження і вимикає електрику раніше, ніж станеться біда.
Автомати на 10А зазвичай ставлять на:
- Лінії освітлення (люстри, світильники, бра)
- Окремі кімнати з невеликим споживанням
- Розетки для зарядок телефонів, ноутбуків, телевізорів
- Допоміжні лінії (освітлення коридору, балкона, комори)
Де НЕ можна використовувати автомат на 10А:
- Кухонні розетки (там потрібно мінімум 16А)
- Пральна машина, посудомийка, бойлер (16-25А)
- Кондиціонер (16-25А)
- Електроплита (32-40А)
Як розрахувати чи підходить автомат на 10А
Щоб зрозуміти, чи підійде автомат на 10А для вашої лінії, потрібно порахувати сумарну потужність приладів.
Формула проста: Потужність (Вт) / Напруга (220В) = Струм (А)
Приклади розрахунків:
| Прилад | Потужність | Струм |
|---|---|---|
| LED-лампа | 10 Вт | 0,045 А |
| Люстра з 5 лампами | 50 Вт | 0,23 А |
| Телевізор | 100-150 Вт | 0,45-0,68 А |
| Ноутбук | 60 Вт | 0,27 А |
| Роутер Wi-Fi | 10 Вт | 0,045 А |
| Настільна лампа | 15 Вт | 0,07 А |
Як бачите, сучасні LED-лампи споживають мізер. Навіть якщо увімкнути 20 ламп по 10 Вт — це всього 200 Вт, або менше 1 ампера. Тому автомат на 10А для освітлення — це з великим запасом.
Золоте правило: Сумарний струм усіх приладів на лінії має бути менше 80% від номіналу автомата. Тобто для автомата 10А — максимум 8А реального навантаження (це близько 1760 Вт).

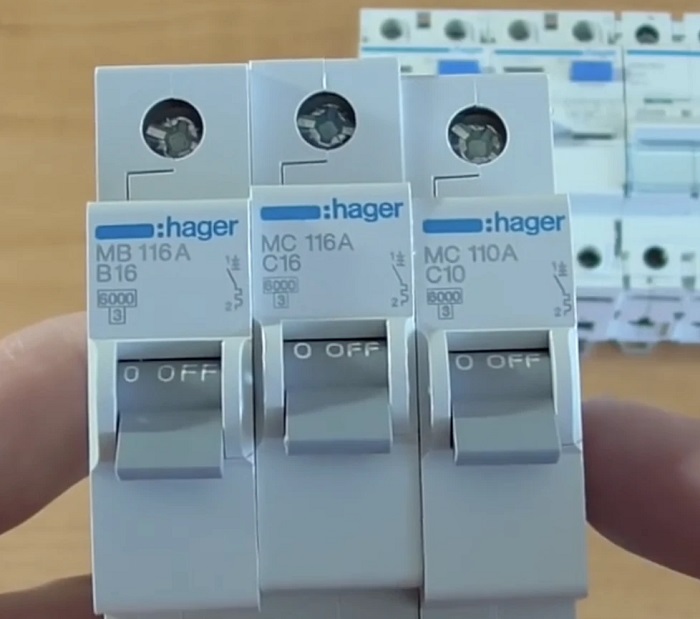

Характеристики автомата: що означають букви і цифри
На корпусі автомата написано щось типу “C10” або “MCN110”. Розберемо що це означає.
Перша літера (C, B, D) — характеристика спрацювання:
- B — спрацьовує при струмі в 3-5 разів більшому за номінал. Для освітлення, обігрівачів.
- C — спрацьовує при 5-10 кратному перевищенні. Універсальний варіант для побутової проводки.
- D — спрацьовує при 10-20 кратному перевищенні. Для двигунів і приладів з великими пусковими струмами.
Для звичайної квартири потрібен тип C — він не вимкнеться від короткочасних сплесків струму (коли вмикається прилад), але захистить від реального перевантаження.
Цифра (10) — номінальний струм в амперах.
Це максимальний струм, який може постійно протікати без відключення.
Інші позначення:
- 1P — однополюсний (відключає тільки фазу)
- 2P — двополюсний (відключає фазу і нуль одночасно)
- 6kA — відключаюча здатність (витримує коротке замикання до 6000 А)
Автомат на 10А: для якого кабелю підходить
Важливе правило: автомат захищає НЕ прилади, а КАБЕЛЬ. Тому номінал автомата має відповідати перерізу проводу.
| Переріз кабелю | Максимальний струм | Автомат |
|---|---|---|
| 1,5 мм² | 15-19 А | 10А або 16А |
| 2,5 мм² | 21-27 А | 16А або 20А |
| 4 мм² | 27-38 А | 25А або 32А |
| 6 мм² | 34-46 А | 32А або 40А |
Автомат на 10А ідеально підходить для кабелю 1,5 мм². Саме такий переріз зазвичай використовують для освітлення в квартирах. Якщо поставите автомат на 16А на той самий кабель 1,5 мм² — при перевантаженні спочатку розплавиться кабель, і тільки потім спрацює автомат. А це вже пожежонебезпечно.
Типові помилки при виборі автомата на 10А
Ось що найчастіше роблять неправильно:
- Ставлять завищений номінал — “Поставлю на 16А, щоб точно не вибивало”. І це найгірша помилка. Автомат не спрацює при перевантаженні, і кабель згорить.
- Ігнорують переріз кабелю — дивляться тільки на потужність приладів, а про кабель забувають. Це основа безпеки!
- Купують дешеві ноунейми — економлять 50 гривень і беруть китайський автомат без сертифікатів. Такий може не спрацювати при короткому замиканні.
- Плутають 1P і 2P — для звичайного освітлення потрібен 1P (однополюсний). 2P використовують для окремих потужних приладів.
- Неправильно підключають — підводять дроти не до тих клем, забувають затягнути гвинти. А потім здивування: “Чому щось смердить?”

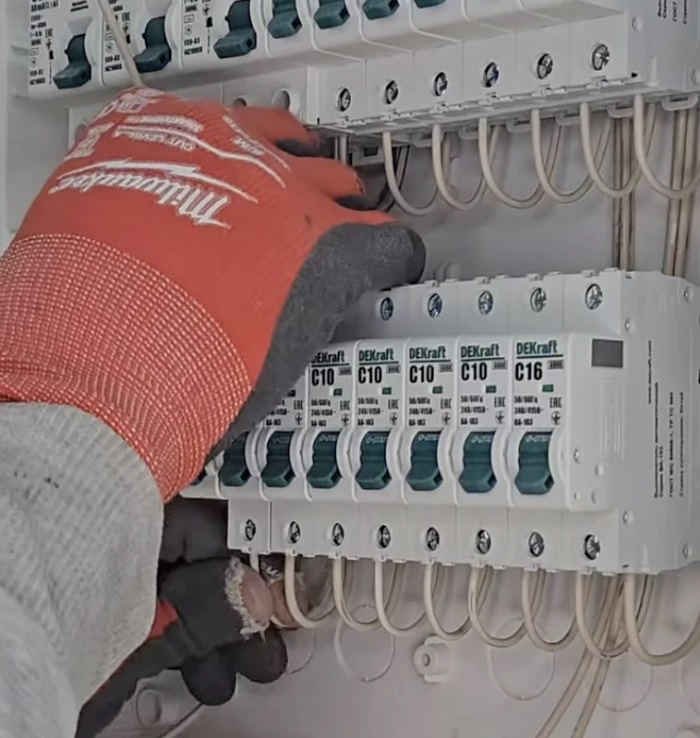

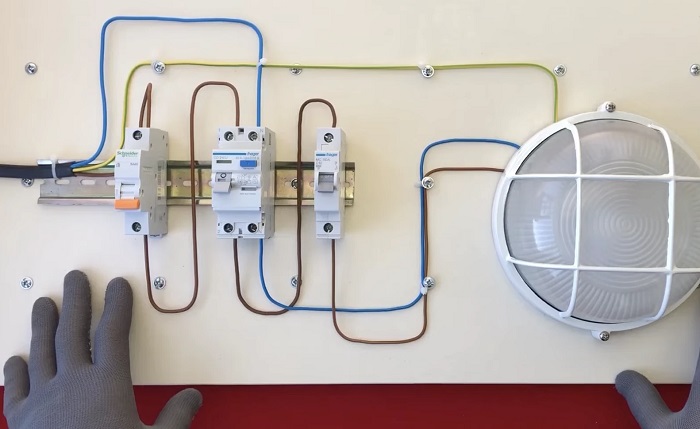

Як правильно підключити автомат на 10А
Якщо розумієте в електриці — можна підключити самостійно. Якщо сумніви — краще викликати електрика.
Покрокова інструкція:
Крок 1: Знеструмте щиток. Вимкніть вводний автомат, перевірте індикатором відсутність напруги.
Крок 2: Встановіть автомат на DIN-рейку. Він просто защібкується.
Крок 3: Зачистіть кінці проводів на 10-12 мм. Не більше — зайва оголена частина небезпечна.
Крок 4: Підключіть дроти:
- Зверху — фаза від вводного автомата (або від гребінки, якщо вона є)
- Знизу — фаза, яка йде до навантаження (освітлення, розетки)
Крок 5: Затягніть гвинти клем. Міцно, але без фанатизму — можна зірвати різьблення.
Крок 6: Перевірте затяжку — злегка смикніть дроти. Не повинні виходити.
Крок 7: Увімкніть вводний автомат, потім новий автомат на 10А.
Крок 8: Перевірте роботу — увімкніть освітлення, яке підключене до цієї лінії.
Які бренди автоматів надійні
На ринку безліч виробників, але не всі однаково якісні. Ось перевірені часом бренди:
- Hager — німецька якість, компактні, довговічні. Один з найкращих варіантів для квартири.
- Schneider Electric — французький бренд, дуже надійні, трохи дорожчі.
- ABB — шведсько-швейцарська компанія, преміум-сегмент.
- Legrand — французи, якісні і красиві.
- Eaton (Moeller) — німці, перевірена надійність.
Автомат Hager MCN110 — класичний приклад якісного автомата на 10А. Німецьке виробництво, сертифікований в Україні, компактний (займає 1 модуль замість 1,5 у деяких конкурентів), і служить 20-30 років без проблем.
Чого варто уникати: невідомі китайські бренди, автомати без маркування, підозріло дешеві пропозиції. Електрика — не та сфера, де можна економити на якості.
Скільки коштує автомат на 10А і де купувати
Ціна якісного автомата на 10А від перевірених брендів:
- Hager: 120-180 грн
- Schneider Electric: 150-220 грн
- ABB: 180-250 грн
- Legrand: 160-230 грн
Китайські ноунейми можна знайти за 40-70 грн, але це лотерея. Можуть попрацювати рік, а можуть не спрацювати коли треба.
Де купувати: в спеціалізованих магазинах електротоварів, великих будівельних мережах, або онлайн у перевірених постачальників. Наприклад, широкий вибір автоматичних вимикачів різних номіналів можна знайти на Mobline — є автомати від провідних виробників, з гарантією та швидкою доставкою.
Чек-лист: що перевірити перед покупкою
Переконайтесь перед тим, як купувати автомат:
- ✅ Ви знаєте переріз кабелю вашої лінії (1,5 мм² для освітлення)
- ✅ Порахували сумарне навантаження (має бути до 1760 Вт)
- ✅ Вибрали правильну характеристику (тип C для побутової проводки)
- ✅ Це однополюсний автомат (1P) для звичайного освітлення
- ✅ Бренд надійний (Hager, Schneider, ABB, Legrand)
- ✅ Продавець дає гарантію
- ✅ Ціна адекватна (не підозріло дешево)
Якщо на всі пункти “так” — можете сміливо купувати.
Висновок
Автомат на 10А — це стандартне рішення для ліній освітлення та невеликих побутових приладів. Головне запам’ятати три речі:
- Автомат захищає кабель, а не прилади
- Номінал автомата має відповідати перерізу проводу
- Якість важливіша за ціну — електрика не терпить економії
Не ставте завищений номінал “щоб не вибивало” — це пряма дорога до пожежі. Купуйте якісні автомати від перевірених брендів. І якщо не впевнені в своїх силах — викликайте електрика для підключення. Безпека завжди важливіша за економію.
Надійної вам електрики та безпечного дому! ⚡🔧
